1. 乙醇法：将PTFE中空纤维膜浸入乙醇溶液中2h，使乙醇溶液完全浸入膜孔，清洗膜孔；完成清洗后，将膜材料放于真空烘箱，在温度为50℃下干燥2h，干燥后称量，记录PTFE干膜质量m₁。清洗后用用无水乙醇将PTFE中空纤维膜完全润湿，并放入去离子水中置换，浸泡24h，实验中，每隔4h更换一次去离子水；待置换完全，将膜内外表面的水控干，称重记录为m₂。根据干湿膜的重量可计算出膜的孔隙率。

2. 称重法：由于PTFE材料疏水性强，该方法测试时，微小的颤动会使PTFE中空纤维膜孔内的水被甩出，导致测试存在较大的误差。因此，多数研究者采用称重法计算PTFE中空纤维膜的孔隙率。具体操作如下：

用无水乙醇将PTFE中空纤维膜清洗干净，放入烘箱50度下干燥完全，干燥后裁量1米长膜丝用精密天平称量，记录中空纤维膜干膜重量m。称重后膜丝截取一段样品，在电子显微镜下测量膜丝内外径，分别记录为OD和ID。根据如下公式可计算出PTFE中空纤维膜的孔隙率。

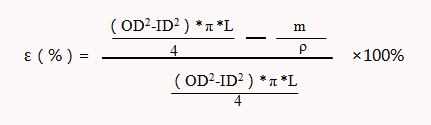

公式中：

OD----膜丝外径 m；

ID----膜丝内径 m；

m ----膜丝重量kg；

ρ ----PTFE材料密度kg/m³；
